最近在开发产品分析，做为自动分型的前期辅助模块，想用一些更接近在NX原生的显示效果来做一些数据表达，传统的数据表达式非常有限，

效果也不尽如人意，我们通过对NX原生开发接口做了深度探索，找到了不进入CAE环境，显示临时云图的可靠途径

       众所周知，NX原生的避厚分析，和拔模分析都可以对实体做云图显示。而且不需要进入CAE分析去做网络划分，通过IDA分析相关的API找到

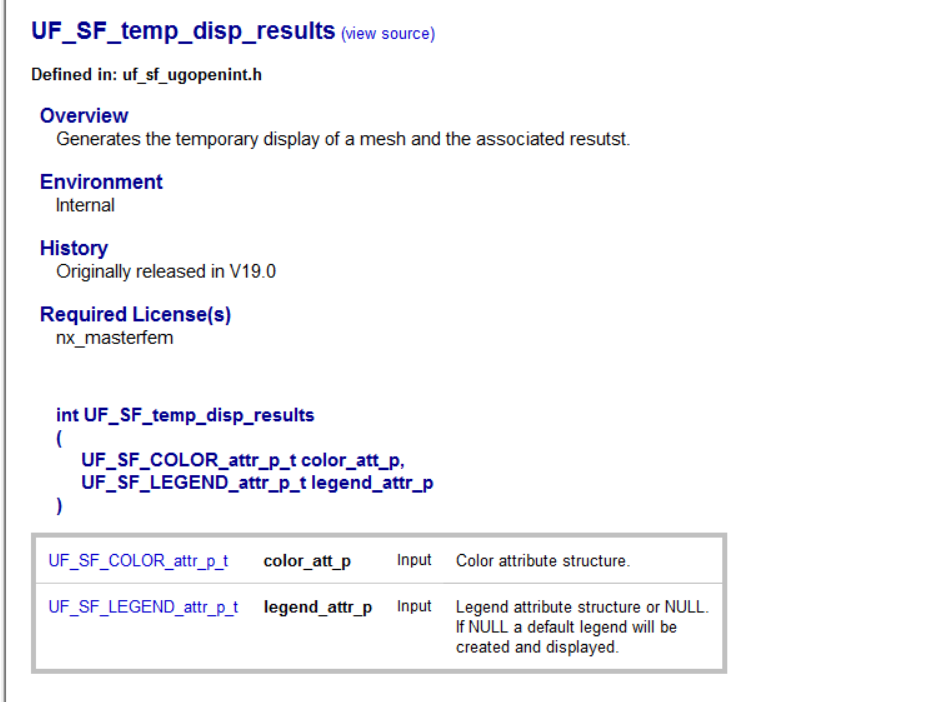

了完整的调用链路，最终发现在UF_SF的接口中直接就有相关的处理。

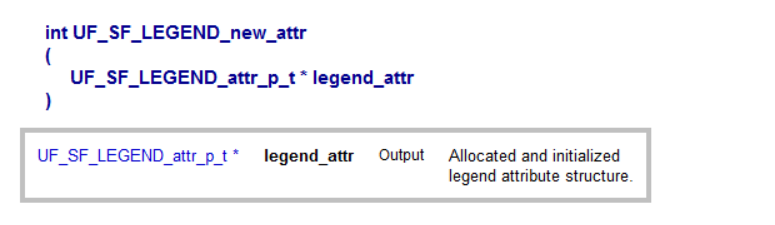

该API，第一个参数即为要显示的云图的节点数据，和对应的颜色RGB值，第二个参数为右边的图示标签结构，

通过对其做封装处理，即可非常容易的实现云图的显示，而且该API相对来说也比较稳定，NX7.5~NX10结构几乎一样，NX12开始

部分辅助的API取消开放，有部分的结构和参数有调整，我们可以参考旧版本的自己封装。经过简单的处理之后， 现已验证NX7.5~DC2606

全系可用

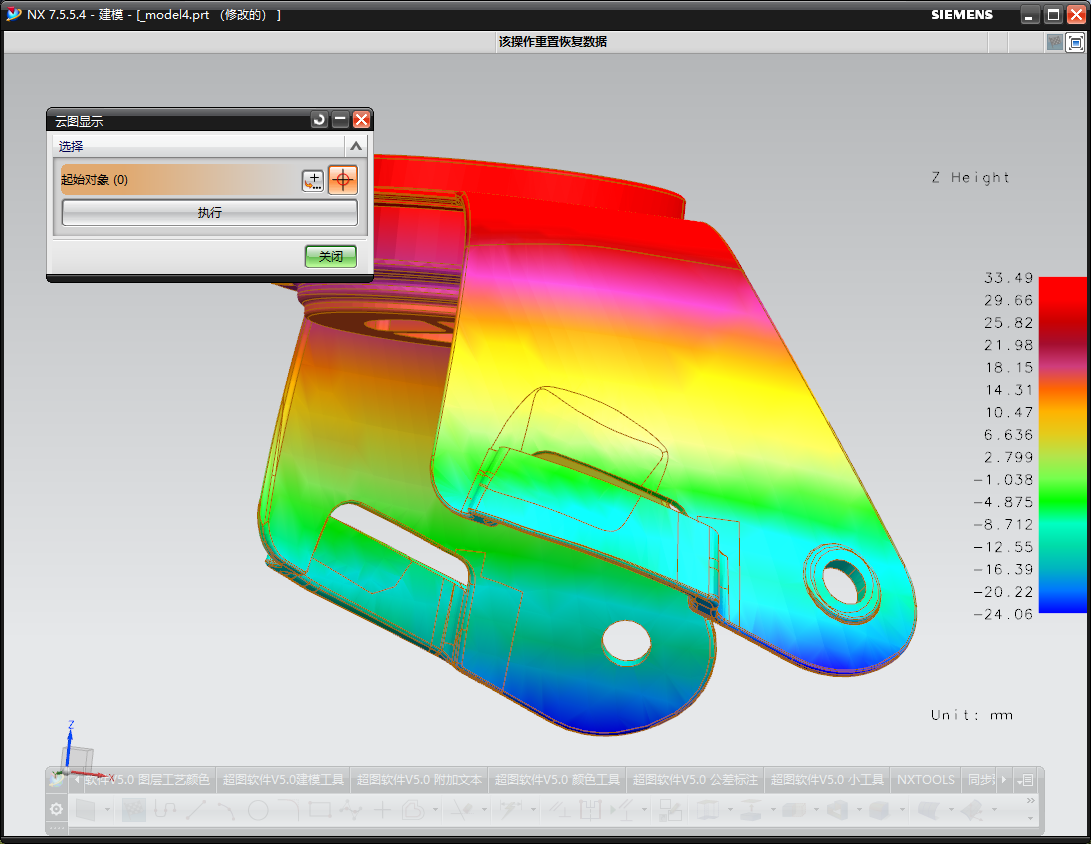

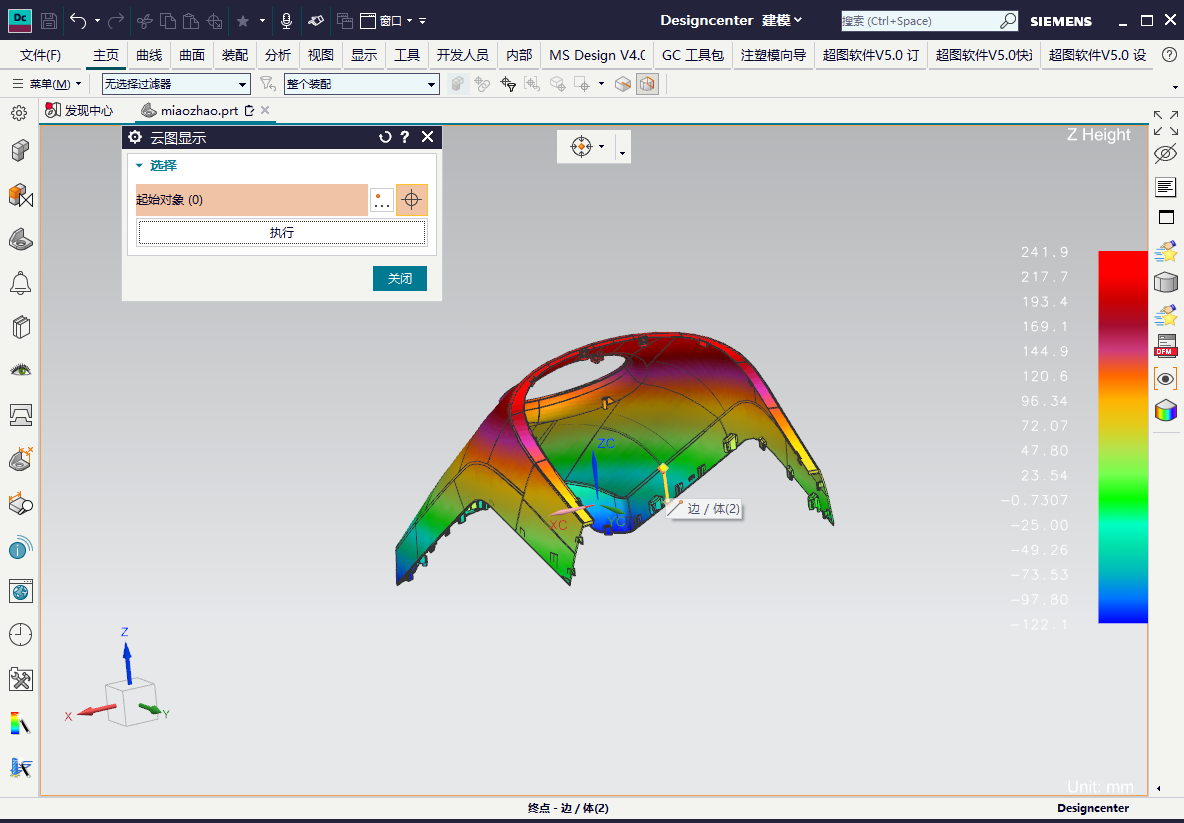

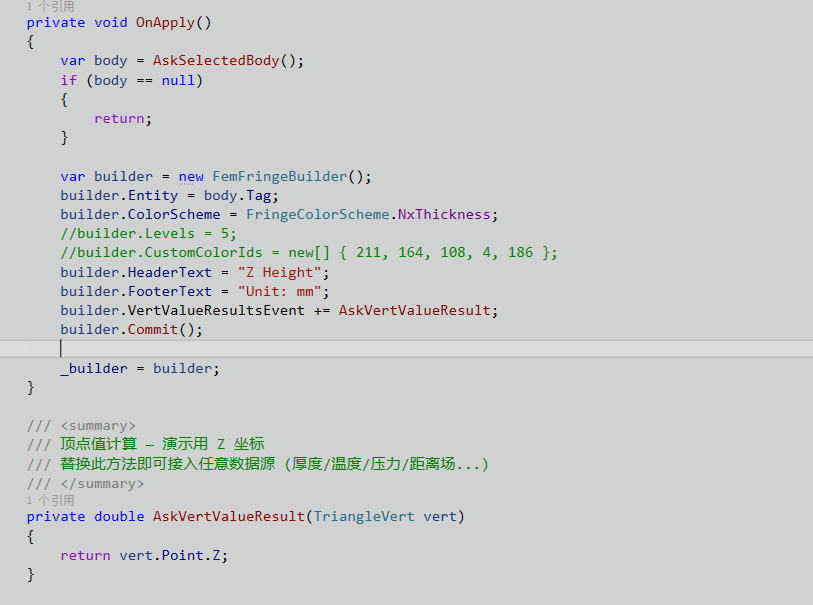

这里抛转引玉，对实体小平面三角化之后，取顶点的Z坐标做云图显示
